КРЕЙСЕР "АВРОРА"

ДОРОГИЕ РЕБЯТА!

      Крейсеру "Аврора" выпала особая миссия - выполнить волю восставшего трудового народа, дать сигнал к штурму старого мира.
      25 октября 1917 года с крейсера был произведён орудийный выстрел холостым зарядом, и по этому сигналу красногвардейцы, моряки и солдаты начали штурм Зимнего дворца. Среди моряков крейсера "Аврора" было много белорусов.
      В 1927 году, в день празднования десятилетия Великой Октябрьской социалистической революции, председатель ВЦИК СССР М. И. Калинин, награждая крейсер "Аврора" орденом Красного Знамени, назвал его первым кораблём революции.
      Мы предлагаем вам, ребята, собрать и склеить модель легендарного крейсера.
      Для сборки модели вам понадобятся ножницы, острый нож, картон и клей. Все детали сначала надо вырезать, а затем склеить в определённой последовательности (см. схемы).

Желаем вам успеха!

ИНСТРУКЦИЯ ПО СБОРКЕ МОДЕЛИ

      Корпус (дет. 1,1 в, 1 г, 1 д, 1 п, 2 п, 3 п, 1 л, 2 л, 3 л, 1 а, 1 б, 2 а, 2 б, 4, 5, 6, 7 п, 8 п, 9 п, 7л, 8л, 9л, 10, 11, 12 п, 13 п, 14 п, 12л, 13л, 14л).

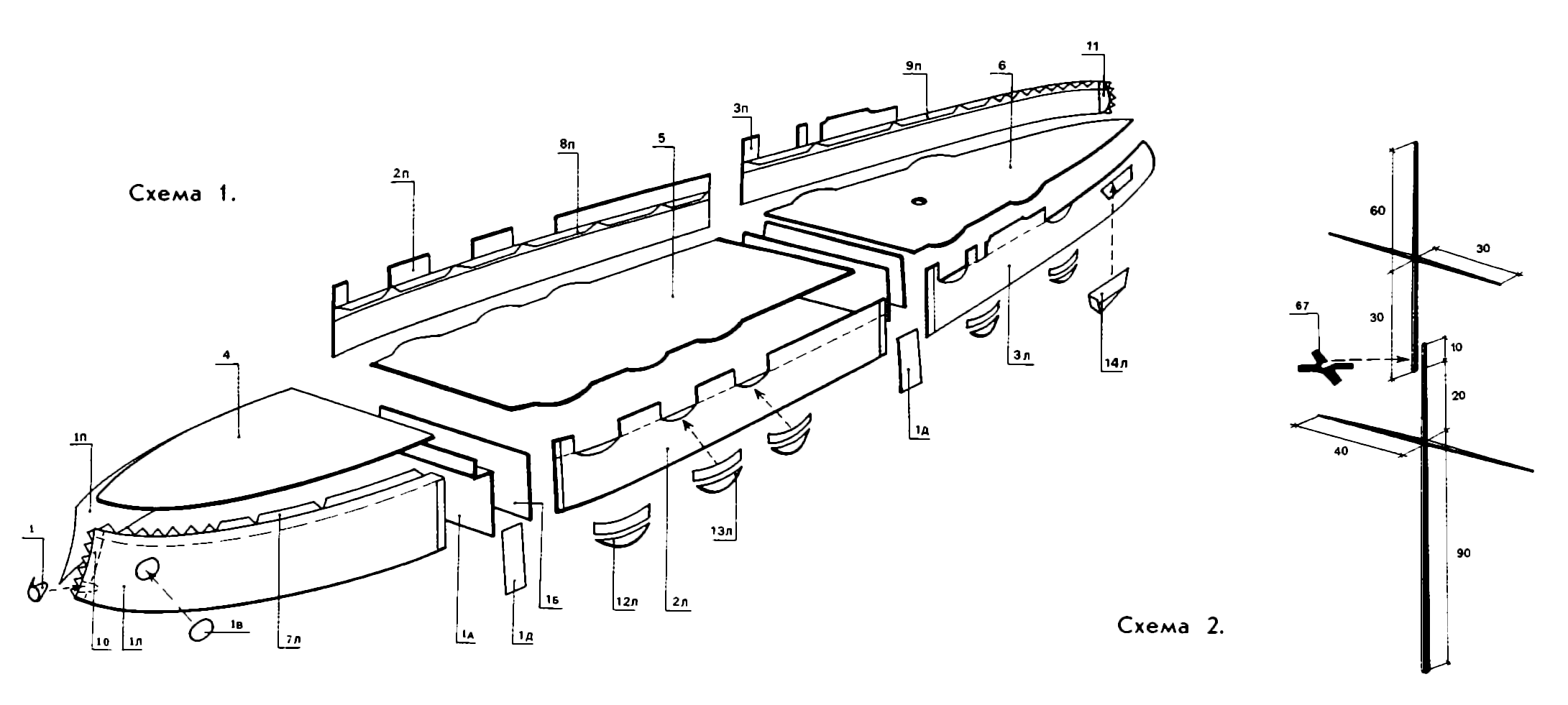

      Детали 1 г, 1 в, 1 п, 2 п, 3 п, 1 л, 2 л, 3 л, 4, 5, 6, 1 а, 1 б, 2 а, 2 б наклеить на картон. Детали 1 п и 1 л соединить между собой с помощью детали 10. К верхним торцам деталей 1 п и 1 л наклеить соединительные элементы 7 п, 7л. Затем приклеить палубу (дет. 4) и соединительную стенку (дет. 1 а). Остальные детали корпуса собрать согласно схеме 1.
      Примечание. В деталях 3 л, 3 п вырезать прямоугольные отверстия для крепления торпедных ниш, в детали 6 - отверстие для крепления мачты (обозначено чёрным кружком).
      Носовая надстройка (дет. 1 5, 16, 17, 17 а, 18, 19, 20, 21, 22, 23, 24, 25, 26).

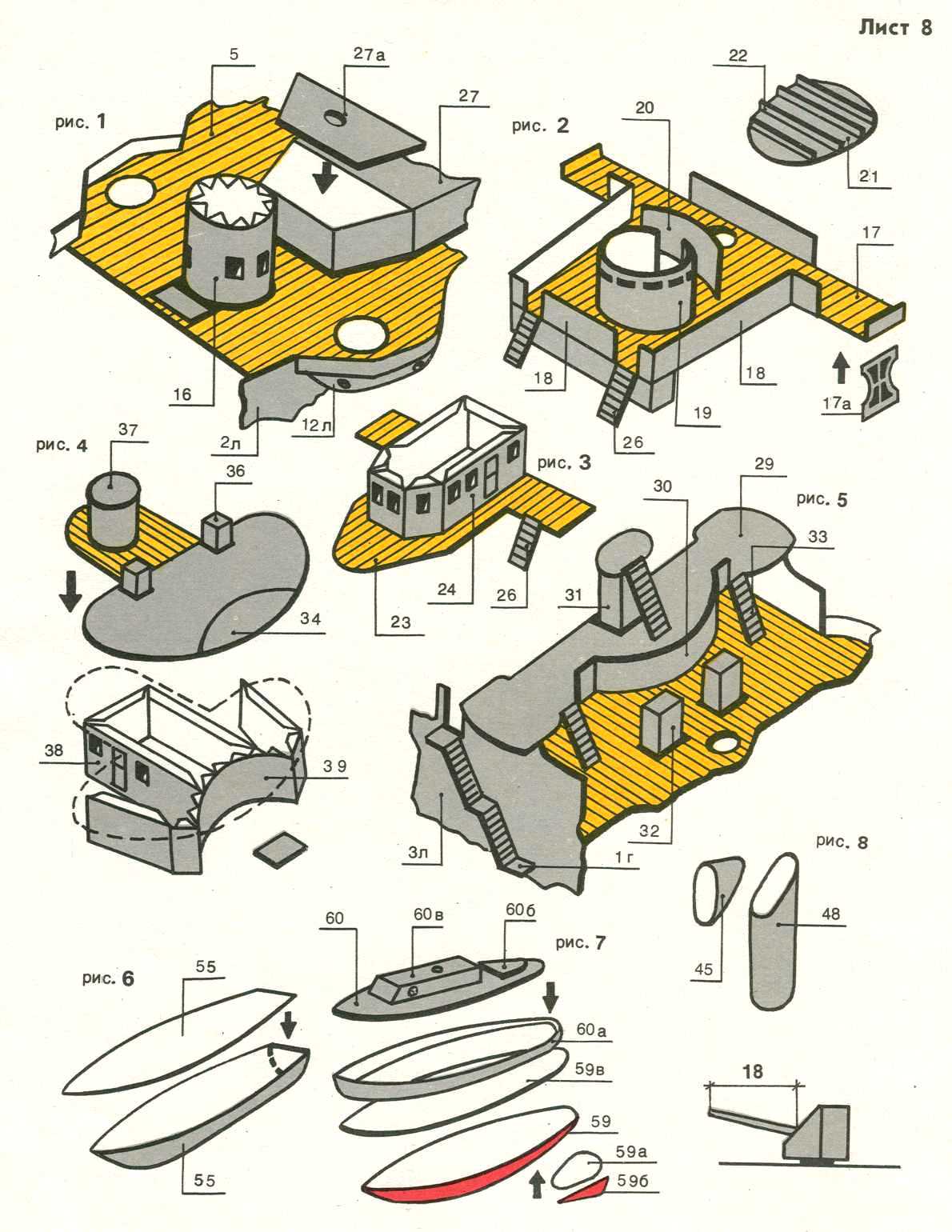

      Детали 15, 17, 17 а, 18, 19, 20, 21, 22, 23, 26 наклеить на картон. Сборка носовой надстройки показана на рисунках 1, 2, 3 (лист 8).
      Центральная надстройка (дет. 27, 27 а, 27 б, 28, 28 а).
      Детали 27 а, 27 б, 28 а наклеить на картон. Детали 27, 28 согнуть по линиям сгиба и приклеить к палубе (место крепления обозначено).
      Кормовой командный мостик (дет. 29, 30, 31, 32, 33).
      Детали 29, 31, 32 наклеить на картон. Сборка мостика показана на рисунке 3 (лист 8).
      Кормовая боевая рубка (дет. 34, 35, 36, 37, 38, 39).
      Деталь 34 наклеить на картон. Сборку рубки см. на рисунке 4 (лист 8).
      Трубы и вентиляционные головки (дет. 40, 41, 42, 43, 44, 45, 46, 47, 48). Детали 40, 41, 42, 44, 45, 46, 47, 48 свернуть в трубку. Детали 44 свернуть чёрной стороной внутрь и вклеить в детали 40, 41, 42. Детали 43 наклеить на картон и приклеить к нижнему торцу трубы (дет. 40, 41, 42). Вентиляционные головки собираются согласно рисунку 8 (лист 8). После сборки трубы и вентиляционные головки устанавливаются на обозначенные места на центральной надстройке.
      Световые люки (дет. 49, 50, 51, 52).
      Согнуть детали по линиям сгиба и установить на обозначенные места на палубе.
      Орудийные башни (дет. 53, 54).
      Детали 53 наклеить на картон. Детали 54 согнуть по линиям сгиба, склеить, а затем к основанию приклеить детали 53. Стволы пушек изготавливаются из спичек. Длина ствола в миллиметрах показана на рисунке 8 (лист 8).
      Шлюпки и паровые катера (дет. 55, 56, 57, 58, 59, 59 а, 59 6, 59 в, 60, 60 а, 60 6, 60 в).
      Деталь 59 в наклеить на картон. Сборка шлюпок и паровых катеров показана на рисунке 7 (лист 8).
      Детали крепления шлюпок (шлюпбалки) (дет. 61, 62, 63, 64, 65, 66).
      Все детали вначале наклеить на картон. Детали 61, 62, 63 разрезать на узкие полоски, концы полосок загнуть по радиусу и закрепить на бортах в обозначенных местах.
      Размеры в миллиметрах и строение мачт указаны на схеме 2. Детали 67 наклеить на картон и приклеить к мачтам.

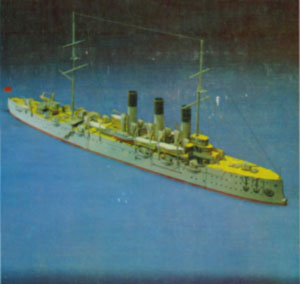

      Примечание. Размещение шлюпок, крепление и расположение растяжек такелажа и прочих деталей показаны на обложке. Мачты изготавливаются из тонких реек. Детали, не имеющие элементов крепления, склеиваются встык. Буквы после цифр обозначают порядок склеивания деталей и их левые и правые половины.

ВЫКРОЙКИ ДЕТАЛЕЙ:

Скачать Скачать Скачать Скачать Скачать Скачать Скачать


Автор-художник Л. Ю. Архипов

Фото Л. 3. Липницкого

СДЕЛАЙ САМ

КРЕЙСЕР "АВРОРА"

Для детей младшего школьного возраста

Заведующий редакцией М. А. Казберук. Редактор Н. И. Мирончик. Младший редактор Н. А. Гришкова. Художественный редактор А. В. Ружо. Технический редактор В. А. Коледа. Корректор Л. С. Мануленко.

Н/К

Сдано в набор 24.02.86. Подписано к печати 28.11.86. Формат 60Х90'/8. Бумага иллюстрационная. Гарнитура журнальная рубленая. Офсетная печать. Усл. печ. л. 2,0. Усл. кр.-отт. 9,50. Уч.-изд. л. 1,38. Тираж 40000 экз.
Зак. 2211. Цена 20 к.

Издательство "Юнацтва" Государственного комитета БССР по делам издательств, полиграфии и книжной торговли.

220600, Минск, проспект Машерова, 11.

Минский ордена Трудового Красного Знамени полиграфкомбинат МППО им. Я. Коласа. 220005, Минск, Красная, 23.

Источники: СДЕЛАЙ САМ. -Минск, "Юнацтва", 1987 г. -12 с.
